Il cordone di saldatura

Il cordone di saldatura rappresenta il risultato del processo di saldatura ed è configurato da una struttura solitamente a sviluppo longitudinale che si  sviluppa lungo la direzione caratteristica della giunzione e che determina quella continuità del materiale più o meno localizzata richiesta dalla definizione stessa della saldatura.

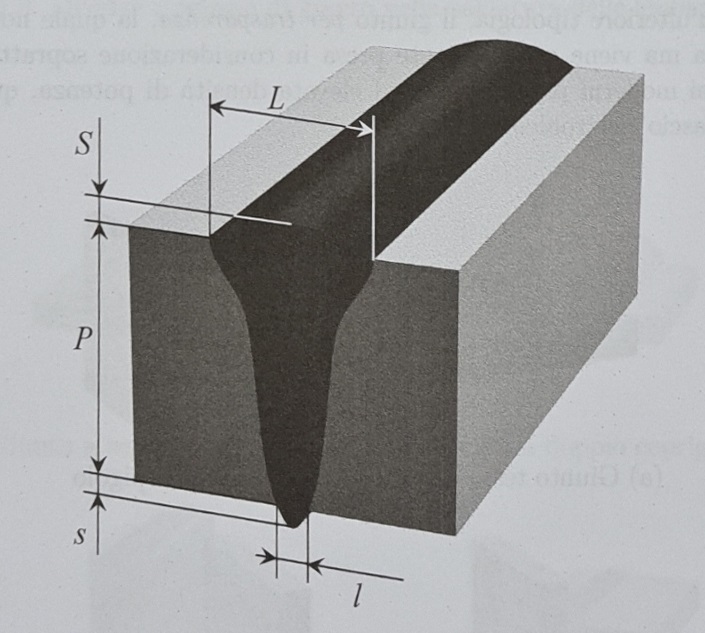

I parametri dimensionali e i parametri di forma del cordone di saldatura si valutano in una sua sezione che assume generalmente la seguente configurazione:



e sono identificabili nel seguente modo :

• Profondità di penetrazione P : può essere pari allo spessore del materiale base (come in figura) in caso di giunto a  piena penetrazione, oppure  può essere inferiore allo spessore del materiale base in caso di giunto a penetrazione parziale
• Larghezza L
• Sormonto S
• Sovrapenetrazione s : è assente in caso di giunto a penetrazione parziale
• Larghezza alla base l

Il cordone di saldatura può anche avere una lunghezza molto ridotta paragonabile alla larghezza come avviene nel caso del Punto di Saldatura.

La superfice esterna del cordone (quella visibile in corrispondenza del giunto)  può avere  diverse forme: piana, concava oppure convessa.
